Beskrivning

Produktintroduktion

1. Titanreducerare är en metallrörkoppling för röranslutning. Mitten av de små och stora huvudena är på rörets mittlinje, som kallas en koncentrisk reducering. Annars kallas det en excentrisk reducering.

2. Grundläggande information

Grad 2 Titanium Concentric Reducer Datablad Schema 10S

Nominell rörstorlek	Ytterdiameter				Längd		Schema 10S Lätt NPS
	Stor ände		Small End				Stor ände				Small End				Cirka. Wt. i Lbs./Kgs
	Stor ände		Small End				Innerdiameter		Vägg Tjock.		Innerdiameter		Vägg Tjock.		Cirka. Wt. i Lbs./Kgs
i	i	mm	i	mm	i	mm	i	mm	i	mm	i	mm	i	mm	lb	kg
3/4 x 1/2	1.05	26.67	0.84	21.34	2.00	50.80	0.88	22.45	0.08	2.11	0.67	17.12	0.08	2.11	0.13	0.06
1 x 1/2	1.32	33.40	0.84	21.34	2.00	50.80	1.10	27.86	0.11	2.77	0.67	17.12	0.08	2.11	0.15	0.07
1 x 3/4	1.32	33.40	1.05	26.67	2.00	50.80	1.10	27.86	0.11	2.77	0.88	22.45	0.08	2.11	0.17	0.08
1-1/2 x 1/2	1.90	48.26	0.84	21.34	2.50	63.50	1.68	42.72	0.11	2.77	0.67	17.12	0.08	2.11	0.21	0.10
1-1/2 x 3/4	1.90	48.26	1.05	26.67	2.50	63.50	1.68	42.72	0.11	2.77	0.88	22.45	0.08	2.11	0.22	0.10
1-1/2 x 1	1.90	48.26	1.32	33.40	2.50	63.50	1.68	42.72	0.11	2.77	1.10	27.86	0.11	2.77	0.25	0.11
2 x 3/4	2.38	60.33	1.05	26.67	3.00	76.20	2.16	54.79	0.11	2.77	0.88	22.45	0.08	2.11	0.32	0.15
2 x 1	2.38	60.33	1.32	33.40	3.00	76.20	2.16	54.79	0.11	2.77	1.10	27.86	0.11	2.77	0.35	0.16
2 x 1-1/2	2.38	60.33	1.90	48.26	3.00	76.20	2.16	54.79	0.11	2.77	1.68	42.72	0.11	2.77	0.39	0.18
3 x 1	3.50	88.90	1.32	33.40	3.50	88.90	3.26	82.80	0.12	3.05	1.10	27.86	0.11	2.77	0.59	0.27
3 x 2	3.50	88.90	2.38	60.33	3.50	88.90	3.26	82.80	0.12	3.05	2.16	54.79	0.11	2.77	0.69	0.31
4 x 2	4.50	114.30	2.38	60.33	4.00	101.60	4.26	108.20	0.12	3.05	2.16	54.79	0.11	2.77	0.99	0.45
4 x 3	4.50	114.30	3.50	88.90	4.00	101.60	4.26	108.20	0.12	3.05	3.26	82.80	0.12	3.05	1.10	0.50
6 x 3	6.63	168.28	3.50	88.90	5.50	139.70	6.36	161.47	0.13	3.40	3.26	82.80	0.12	3.05	2.29	1.04
6 x 4	6.63	168.28	4.50	114.30	5.50	139.70	6.36	161.47	0.13	3.40	4.26	108.20	0.12	3.05	2.47	1.12
8 x 4	8.63	219.08	4.50	114.30	6.00	152.40	8.33	211.56	0.15	3.76	4.26	108.20	0.12	3.05	3.80	1.72
8 x 6	8.63	219.08	6.63	168.28	6.00	152.40	8.33	211.56	0.15	3.76	6.36	161.47	0.13	3.40	4.03	1.83
10 x 6	10.75	273.05	6.63	168.28	7.00	177.80	10.42	264.67	0.17	4.19	6.36	161.47	0.13	3.40	6.31	2.86
10 x 8	10.75	273.05	6.63	168.28	7.00	177.80	10.42	264.67	0.17	4.19	8.33	211.56	0.15	3.76	6.55	2.97
12 x 6	12.75	323.85	6.63	168.28	8.00	203.20	12.39	314.71	0.18	4.57	6.36	161.47	0.13	3.40	9.37	4.25
12 x 8	12.75	323.85	8.63	219.08	8.00	203.20	12.39	314.71	0.18	4.57	8.33	211.56	0.15	3.76	9.67	4.39
12 x 10	12.75	323.85	10.75	273.05	8.00	203.20	12.39	314.71	0.18	4.57	10.42	264.67	0.17	4.19	10.00	4.54

Koncentriska reduktionsanordningar av titan används för att sammanfoga rör eller rör i sektioner när en förändring i diameter för närvarande.

Titanreducerande dimensionstoleranser överensstämmer med ASME B16.9. Väggtjockleken på rördelar ska överensstämma med standarderna 10s och 40s ASME B36.19M.

Detaljshower

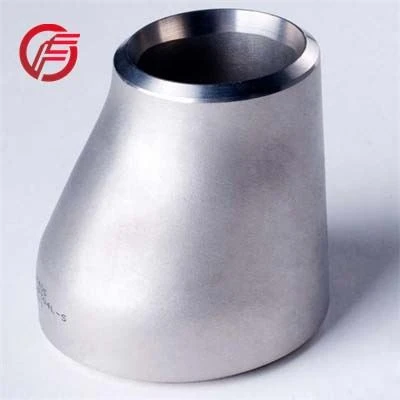

Excentrisk titanreducerare

Koncentrisk titan reducerare

3. Användningsområden för titanreducerare: olje- och gasledningsteknik, naturgasledningsteknik, kemisk anläggning, kraftverk, varv, apotek, mejeriprodukter, öl, dryck, vattenskydd, etc.
